جرثقیل برقی سقفی

جرثقیل برقی سقفی یکی از رایج‌ترین و کارآمدترین تجهیزات جابجایی بار در محیط‌های صنعتی و تولیدی است. این نوع جرثقیل‌ها با استفاده از نیروی برق، امکان جابجایی سریع، دقیق و ایمن بارهای سنگین را در راستای افقی و عمودی فراهم می‌سازند و به عنوان ستون فقرات حمل‌ونقل داخلی در کارخانه‌ها شناخته می‌شوند.

تعریف جرثقیل برقی سقفی

جرثقیل برقی سقفی (Overhead Electric Crane) سیستمی است که از طریق ریل‌هایی که روی سقف سالن یا سوله نصب شده‌اند حرکت می‌کند و با استفاده از بالابر برقی (Hoist) بار را بلند کرده و در مسیرهای مختلف منتقل می‌کند.

این جرثقیل‌ها به جای نیروی انسانی یا سیستم‌های مکانیکی سنتی، با موتور و کنترل الکترونیکی کار می‌کنند و قابلیت جابجایی بار در سه محور: بالا-پایین، چپ-راست و جلو-عقب را دارند.

بهتر است بدانید: گیربکس جرثقیل

اجزای اصلی جرثقیل برقی سقفی

1. پل (Bridge): سازه اصلی که بین دو ریل حرکت می‌کند

2. کلگی یا انتهای جرثقیل (End Carriage): چرخ‌های حرکتی که پل را به جلو و عقب می‌برد

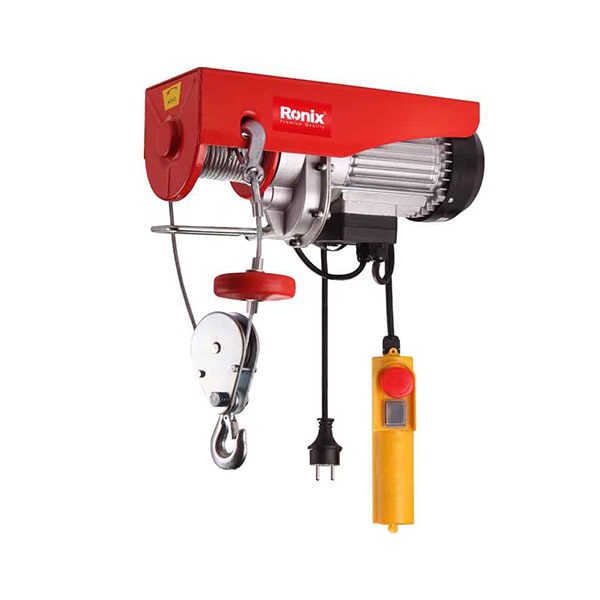

3. وینچ برقی یا بالابر برقی (Hoist): بخش اصلی برای بلند کردن بار

4. قلاب (Hook): جهت اتصال بار

5. سیستم کنترل: شامل کنترل پنل یا ریموت برای هدایت جرثقیل

کاربردهای جرثقیل برقی سقفی

جرثقیل‌های برقی سقفی در انواع صنایع کاربرد دارند، از جمله:

• صنایع فلزات (فولاد، آلومینیوم، ذوب‌آهن)

• صنایع خودروسازی و ماشین‌سازی

• انبارهای بزرگ و مراکز لجستیکی

• صنعت نفت، گاز و پتروشیمی

• صنایع دریایی، کشتی‌سازی و بنادر

مزایای استفاده از جرثقیل برقی سقفی

• افزایش ایمنی اپراتور و محیط کار

• افزایش سرعت عملیات جابجایی

• کاهش نیاز به نیروی انسانی و هزینه‌های جانبی

• استفاده بهینه از فضای هوایی سالن

• قابلیت جابجایی بارهای سنگین با دقت بالا

انواع جرثقیل برقی سقفی

1. جرثقیل تک پل (Single Girder): سبک‌تر و مناسب برای ظرفیت‌های پایین

2. جرثقیل دو پل (Double Girder): مناسب برای بارهای سنگین‌تر و دهانه‌های بزرگ

3. جرثقیل دروازه‌ای یا جرثقیل نیم‌دروازه‌ای: برای استفاده در فضای باز

4. جرثقیل آویز (Underslung): برای فضاهای با ارتفاع کم

تفاوت جرثقیل برقی با دستی

قیمت جرثقیل سقفی برقی چقدر است؟

جرثقیل سقفی برقی یکی از پرکاربردترین تجهیزات در صنعت برای جابجایی بارهای سنگین است. اما یکی از سوالات پرتکرار در هنگام خرید این تجهیزات، قیمت جرثقیل سقفی برقی است. در این مطلب، عوامل مؤثر بر قیمت، بازه قیمتی تقریبی و نکاتی برای خرید هوشمندانه را بررسی می‌کنیم.

عوامل مؤثر بر قیمت جرثقیل سقفی برقی

قیمت جرثقیل سقفی به عوامل مختلفی بستگی دارد، از جمله:

1. نوع جرثقیل

• تک پل (Single Girder): مناسب برای ظرفیت‌های پایین‌تر – قیمت مقرون‌به‌صرفه‌تر

• دو پل (Double Girder): برای ظرفیت بالا و دهانه بزرگ – قیمت بالاتر

2. ظرفیت بار (تناژ)

هرچه ظرفیت بالاتر باشد (مثلاً ۵ تن، ۱۰ تن، ۲۰ تن یا بیشتر)، هزینه ساخت، موتور، و سازه نیز افزایش می‌یابد.

3. طول دهانه (Span) و ارتفاع بالابری

دهانه بیشتر و ارتفاع بالاتر به معنی مصرف متریال بیشتر و طراحی مهندسی پیچیده‌تر است.

4. برند و کشور سازنده

برندهای اروپایی مثل پودم (PODEM) بلغارستان یا دماگ آلمان قیمت بالاتری نسبت به برندهای چینی یا داخلی دارند.

5. نوع موتور و تجهیزات جانبی

موتورهای کم‌مصرف، اینورتر، کنترل ریموت، سنسورهای ایمنی و سیستم‌های هوشمند هزینه را افزایش می‌دهند.

6. نصب و راه‌اندازی

هزینه نصب در محل، تست ایمنی، و آموزش اپراتور معمولاً جداگانه محاسبه می‌شود.

بازه قیمتی جرثقیل سقفی برقی در سال ۱۴۰۴ (2025)

توجه: قیمت‌ها تقریبی هستند و بسته به مشخصات دقیق، برند و نوسانات بازار ممکن است متفاوت باشند.

اجزای جرثقیل سقفی چیست؟

جرثقیل سقفی یکی از پرکاربردترین تجهیزات در صنعت حمل‌ونقل و جابجایی بار است. عملکرد مؤثر و ایمن این دستگاه به‌طور مستقیم به طراحی و کیفیت اجزای آن بستگی دارد. در این مقاله با مهم‌ترین اجزای تشکیل‌دهنده جرثقیل سقفی آشنا می‌شویم.

اجزای اصلی جرثقیل سقفی

1. پل جرثقیل (Bridge Girder)

پل جرثقیل، ساختاری فلزی است که کل سیستم را نگه می‌دارد و روی ریل‌های سقفی حرکت می‌کند. پل می‌تواند به‌صورت:

• تک پل (Single Girder)

• دو پل (Double Girder)
  طراحی شود.

2. کلگی یا انتهای جرثقیل (End Carriage)

بخش‌هایی در دو انتهای پل که دارای چرخ‌های موتوردار هستند و باعث حرکت افقی پل روی ریل می‌شوند.

3. بالابر (Hoist)

مهم‌ترین جزء جرثقیل برای بلند کردن و پایین آوردن بار. شامل:

• موتور بالابر (Lifting Motor)

• قرقره و سیم بکسل جرثقیل یا زنجیر

• قلاب (Hook)
  بالابر می‌تواند برقی، دستی یا پنوماتیک باشد.

4. چرخ‌ها و ریل‌ها (Wheel & Rail System)

چرخ‌ها در زیر کلگی‌ها قرار دارند و روی ریل‌هایی که در سقف نصب شده‌اند حرکت می‌کنند.

5. تابلو برق و سیستم کنترل

شامل:

• تابلو برق فرمان

• کلیدها یا ریموت کنترل صنعتی بی‌سیم

• اینورتر (در مدل‌های پیشرفته برای کنترل نرم سرعت)

6. سیستم ایمنی

• لیمیت سوئیچ (Limit Switch) برای جلوگیری از حرکت بیش از حد بالا یا پایین

• سنسور اضافه‌بار (Overload Protection)

• قطع‌کن اضطراری

اجزای فرعی و تکمیلی

نکات مهم قبل از خرید جرثقیل سقفی

• از مشاور فنی کمک بگیرید تا نیاز دقیق شما مشخص شود.

• فقط از شرکت‌هایی خرید کنید که گارانتی معتبر و خدمات پس از فروش دارند.

• به برند بالابر و قطعات یدکی دقت کنید (پودم، دماگ، آتلانت).

• به استانداردهای ایمنی و کیفیت سازه توجه کنید (FEM، DIN، ISO).

• از فروشنده درخواست پیش‌فاکتور دقیق با مشخصات فنی کامل داشته باشید.
